本章は、色々なＣＲＤ配線のパターンとパラメータの組み合わせです。
その組み合わせでの使用可否も判定しました。

（例）ＬＥＤ１ケ　電源９Ｖ

　・ＬＥＤの順方向電圧　Ｖｆ＝３．５Ｖ　１ケ
　・ＣＲＤの肩特性電圧値４Ｖ、最高使用電圧２５Ｖ
　・電源は９Ｖ

　ＣＲＤ両端電圧＝９－３．５＝５．５Ｖ
上記結果を用いて、ＣＲＤ電圧の許容範囲にあるかどうかの判定式（ＣＲＤの基本）を使います。
　（判定式）４Ｖ　＜　５．５Ｖ　＜　２５Ｖ
式を満足できたので上記パラメータ値の場合はＣＲＤの許容範囲に入ることがわかります。

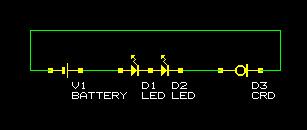

（例）ＬＥＤ２ケ直列　電源９Ｖ

　・ＬＥＤの順方向電圧Ｖｆ＝３．５Ｖ　２ケ直列
　・ＣＲＤの肩特性電圧値４Ｖ　最高使用電圧２５Ｖ
　・電源は９Ｖ

　ＣＲＤの両端電圧＝９－３．５×２＝２Ｖ
　（判定式）４Ｖ　＜　２Ｖ　＜　２５Ｖ　⇒×満足できない！
式を満足できません。
この場合、定電流は見込めません。
うす暗くＬＥＤが光り、少しの電圧変化で大きく輝度が変化することになります。
定電流で使用するには、電源電圧を大きくするかＬＥＤを１ケにすることになります。

（例）ＬＥＤ２ケ直列　１２Ｖ電源

　・ＬＥＤの順方向電圧Ｖｆ＝３．５Ｖ　２ケ直列
　・ＣＲＤの肩特性電圧値４Ｖ　最高使用電圧２５Ｖ
　・電源は安定化１２Ｖ

　ＣＲＤの両端電圧＝１２－３．５×２＝５Ｖ
　（判定式）４Ｖ　＜　５Ｖ　＜　２５Ｖ　
ぎりぎり使えそうです。

（例）ＬＥＤ２ケ直列　車の１２Ｖバッテリー

　・ＬＥＤの順方向電圧Ｖｆ＝３．５Ｖ　２ケ直列
　・ＣＲＤの肩特性電圧値４Ｖ　最高使用電圧２５Ｖ
　・電源は１０～１６Ｖ

車のバッテリーは、１０Ｖ～１６Ｖまで簡単に変化するので、計算すると１０～１１Ｖの時は定電流にはなりません。
１０～１１Ｖ域は、電圧変動に合わせてＬＥＤの輝度も変化します。
１０Ｖ以上で定電流化するには、ＬＥＤを１ケにするか、肩特性電圧値の低いＣＲＤを使います。

（例）ＬＥＤ１ケ　電源９Ｖ　ＣＲＤ２ケ並列

　・ＬＥＤの順方向電圧Ｖｆ＝３．５Ｖ
　・ＣＲＤの肩特性電圧値４Ｖ　最高使用電圧２５Ｖ　２ケ並列
　・電源は９Ｖ　
　ＣＲＤの両端電圧＝９－３．５＝５．５Ｖ

　（判定式）４Ｖ　＜　５．５Ｖ　＜　２５Ｖ
ＣＲＤは並列に接続して使用することが可能な素子です。
ＬＥＤに流れる電流は、ＣＲＤ　Ｄ２とＣＲＤ　Ｄ３の値を足した定電流値となります。
ＣＲＤ　Ｄ２が１０ｍＡ、ＣＲＤ　Ｄ３が２０ｍＡならば、合計して３０ｍＡの電流がＬＥＤに流れます。
ただし、Ｄ２とＤ３両方とも同時にＣＲＤの許容範囲の式を満足することが条件です。
どちらかが、１つでも式を満足できないとＬＥＤを定電流で駆動できないか、ＬＥＤやＣＲＤが壊れることになります。
